Το υψηλής ποιότητας τύμπανο με αντιεκρηκτική πέδηση ενσωματώνει ένα βαρύ-αδιάβροχο πλαίσιο φρένων με ένα ταιριαστό εκρηκτικό πηνίο της σειράς YT1-Proof Thruster.
• Αποτυχία-Ασφαλής λειτουργία: Σχεδιασμένο με ελατήριο-σετ, ηλεκτρο-υδραυλικό μηχανισμό απελευθέρωσης.
• Κατάσταση ενεργοποίησης: Ο ενεργοποιητής YT1 ενεργοποιείται, η ράβδος ώθησής του εκτείνεται γρήγορα και ο μηχανισμός μοχλού ανοίγει την επένδυση του φρένου για να απελευθερώσει το τύμπανο.
• Κατάσταση απενεργοποίησης: Σε περίπτωση απώλειας ισχύος ή διακοπής έκτακτης ανάγκης, η ράβδος ώθησης του προωστήρα ανασύρεται αμέσως κάτω από τη βαριά-δύναμη ελατηρίου φρένου, ενεργοποιώντας την επένδυση του φρένου για να επιτευχθεί ασφαλές, προβλέψιμο φρενάρισμα.
δομή και αρχή λειτουργίας
Το φρένο της σειράς BYWZ3 αποτελείται από ένα πλαίσιο φρένων και έναν ταιριαστό προωθητή της σειράς YT1. Όταν ενεργοποιείται, ο ενεργοποιητής ενεργοποιείται και η ράβδος ώθησής του εκτείνεται γρήγορα, ανοίγοντας την επένδυση του φρένου μέσω του μηχανισμού μοχλού. όταν απενεργοποιείται, η ράβδος ώθησης του ωστηρίου ανασύρεται γρήγορα υπό τη δύναμη του ελατηρίου του φρένου, εμπλέκοντας την επένδυση του φρένου για να επιτευχθεί πέδηση.

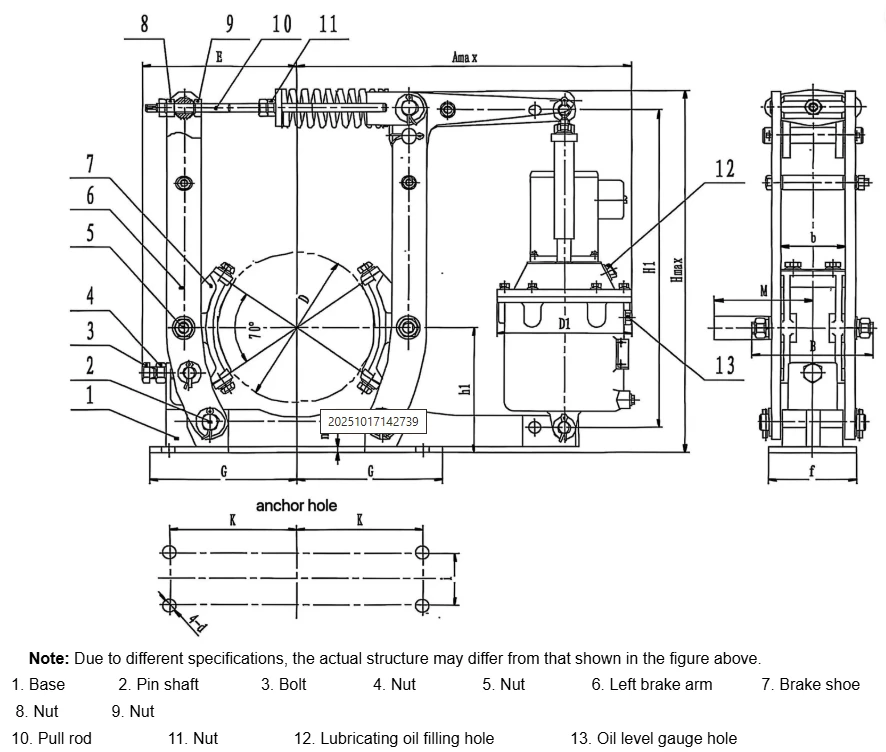

Σημείωμα:Λόγω διαφορετικών προδιαγραφών, η πραγματική δομή μπορεί να διαφέρει από αυτή που φαίνεται στο παραπάνω σχήμα.1. Βάση 2. Άξονας καρφίτσας 3. Μπουλόνι 4. Παξιμάδι 5. Παξιμάδι 6. Αριστερός βραχίονας φρένου 7. Σιάλο φρένου 8. Παξιμάδι 9. Παξιμάδι10. Ράβδος έλξης 11. Παξιμάδι 12. Τρύπα πλήρωσης λαδιού λίπανσης 13. Τρύπα μετρητή στάθμης λαδιού
Τεχνικές παράμετροι (Πίνακας 1) και εξωτερικές διαστάσεις (Πίνακας 2)
(Πίνακας 1)
| Μοντέλο φρένων | Ταιριάξτε το μοντέλο του προωθητή | Απόσταση υποχώρησης mm | Αναλογία μόχλευσης | Ελάχιστο ύψος εγκατάστασηςH1minmm | |||||||||||
| 8 | 10 | 12.5 | 16 | ||||||||||||
| BYWZ3 | Ονομαστική ροπή πέδησηςNm | Μήκος εγκατάστασης ελατηρίουmm | Ύψος εγκατάστασηςH1mm | Ονομαστική ροπή πέδησηςNm | Μήκος εγκατάστασης ελατηρίουmm | Ύψος εγκατάστασηςH1mm | Ονομαστική ροπή πέδησηςNm | Μήκος εγκατάστασης ελατηρίουmm | Ύψος εγκατάστασηςH1mm | Ονομαστική ροπή πέδησηςNm | Μήκος εγκατάστασης ελατηρίουmm | Ύψος εγκατάστασηςH1mm | |||
| 160/18 | ΥΤ1-18ΖΒ/2 | 0.5 | - | - | - | 80 | 118 | 285 | 100 | 114 | 282 | 140 | 105 | 279 | 273 |
| 160/25 | ΥΤ1-25ΖΒ/4 | 0.8 | - | - | - | 112 | 127 | 324 | 140 | 120 | 320 | 180 | 110 | 314 | 305 |
| 200/18 | ΥΤ1-18ΖΒ/2 | - | - | - | 112 | 135 | 340 | 125 | 132 | 337 | - | - | - | 332 | |
| 200/25 | ΥΤ1-25ΖΒ/4 | 1 | 112 | 132 | 384 | 140 | 126 | 380 | 180 | 116 | 375 | 224 | 104 | 368 | 363 |
| 250/25 | ΥΤ1-25ΖΒ/4 | 1.25 | 140 | 132 | 380 | 180 | 124 | 375 | 224 | 114 | 369 | - | - | - | 363 |
| 250/45 | ΥΤ1-45Ζ/6 | 250 | 156 | 500 | 355 | 142 | 495 | 400 | 136 | 489 | 500 | 124 | 480 | 465 | |
| 315/25 | ΥΤ1-25ΖΒ/4 | 180 | 186 | 380 | 225 | 182 | 375 | 280 | 174 | 369 | - | - | - | 363 | |
| 315/45 | ΥΤ1-45Ζ/6 | 315 | 208 | 500 | 400 | 202 | 495 | 500 | 194 | 489 | 630 | 184 | 480 | 465 | |
| 315/90 | ΥΤ1-90Ζ/8 | 630 | 158 | 615 | 800 | 175 | 610 | 1000 | 163 | 604 | 1250 | 146 | 595 | 560 | |
| 400/45 | BYT1-45Z/6 | 1.6 | 400 | 261 | 494 | 500 | 256 | 488 | 630 | 250 | 480 | - | - | - | 465 |
| 400/90 | BYT1-90Z/8 | 800 | 229 | 609 | 1000 | 220 | 603 | 1250 | 207 | 595 | - | - | - | 560 | |
| 400/125 | BYT1-125Z/10 | 1120 | 214 | 764 | 1400 | 204 | 758 | 1800 | 188 | 750 | - | - | - | 695 | |
| 500/90 | BYT1-90Z/8 | 1000 | 230 | 609 | 1250 | 218 | 603 | 1600 | 200 | 595 | - | - | - | 560 | |
| 500/125 | BYT1-125Z/10 | 1400 | 336 | 764 | 1800 | 326 | 758 | 2240 | 312 | 750 | - | - | - | 695 | |
| 500/180 | BYT1-180Z/10 | 2000 | 312 | 839 | 2500 | 302 | 833 | 3150 | 288 | 825 | - | - | - | 770 | |
| 630/125 | BYT1-125Z/10 | 2 | 1800 | 448 | 758 | 2240 | 438 | 750 | 2800 | 430 | 740 | - | - | - | 695 |
| 630/180 | BYT1-180Z/10 | 2500 | 430 | 833 | 3150 | 420 | 825 | 4000 | 410 | 815 | - | - | - | 770 | |
| 630/320 | BYT1-320Z/12 | 5000 | 384 | 903 | 6300 | 366 | 895 | 7100 | 356 | 885 | - | - | - | 820 | |
| 710/180 | BYT1-180Z/10 | 2800 | 436 | 833 | 3550 | 428 | 825 | 4500 | 414 | 815 | - | - | - | 770 | |
| 710/320 | BYT1-320Z/12 | 5000 | 406 | 903 | 6300 | 387 | 895 | 8000 | 361 | 885 | - | - | - | 820 | |
| 800/320 | BYT1-320Z/12 | 2.5 | 6300 | 541 | 895 | 8000 | 519 | 885 | 10000 | 492 | 873 | 12500 | 495 | 855 | 820 |
(Πίνακας 2)
Μονάδα: mm
| Μοντέλο φρένων YWZ3 | D | h1 | G | F | K | I | d | nΜεγαλύτερο ή ίσο με | EΜικρότερο ή ίσο με | M | BΜικρότερο ή ίσο με | b | D1 | Hmax | Amax | ||||||
| 8 | 10 | 12.5 | 16 | 8 | 10 | 12.5 | 16 | ||||||||||||||
| 160/18 | 160 | 132 | 150 | 90 | 130 | 55 | 14 | 6 | 160 | 165 | 126 | 65 | 154 | - | 364 | 361 | 361 | - | 304 | 304 | 340 |
| 160/25 | 419 | 419 | 419 | 312 | 312 | 348 | |||||||||||||||
| 200/18 | 200 | 160 | 165 | 90 | 145 | 55 | 14 | 8 | 180 | 165 | 126 | 80 | 154 | - | 405 | 405 | - | - | 340 | 368 | - |
| 200/25 | 170 | 454 | 454 | 454 | 369 | 406 | 406 | ||||||||||||||
| 250/25 | 250 | 190 | 200 | 100 | 180 | 65 | 18 | 10 | 200 | 218 | 160 | 100 | 170 | 491 | 475 | 475 | - | 386 | 386 | 406 | - |
| 250/45 | 178 | 496 | 496 | 496 | 496 | 392 | 392 | 412 | 462 | ||||||||||||
| 315/25 | 315 | 225 | 245 | 110 | 220 | 80 | 18 | 10 | 250 | 266 | 200 | 125 | 170 | 563 | 555 | 555 | - | 443 | 443 | 493 | - |
| 315/45 | 178 | 566 | 566 | 566 | 566 | 458 | 458 | 508 | 558 | ||||||||||||
| 315/90 | 210 | 605 | 605 | 605 | 605 | 466 | 466 | 516 | 566 | ||||||||||||
| 400/45 | 400 | 280 | 300 | 140 | 270 | 100 | 22 | 12 | 305 | 312 | 230 | 160 | 200 | 680 | 680 | 680 | - | 547 | 547 | 602 | - |
| 400/90 | 220 | 715 | 715 | 715 | 558 | 558 | 612 | ||||||||||||||
| 400/125 | 254 | 735 | 735 | 735 | 576 | 576 | 631 | ||||||||||||||
| 500/90 | 500 | 335 | 365 | 180 | 325 | 130 | 22 | 16 | 375 | 370 | 270 | 200 | 220 | 819 | 815 | 815 | - | 633 | 633 | 702 | - |
| 500/125 | 254 | 819 | 815 | 815 | 660 | 660 | 718 | ||||||||||||||
| 500/180 | 254 | 892 | 892 | 892 | 661 | 661 | 720 | ||||||||||||||
| 630/125 | 630 | 425 | 450 | 220 | 400 | 170 | 27 | 20 | 450 | 468 | 330 | 250 | 254 | 1010 | 986 | 986 | - | 787 | 787 | 838 | - |
| 630/180 | 254 | 1010 | 986 | 986 | 790 | 790 | 840 | ||||||||||||||
| 630/320 | 375 | 1010 | 1000 | 991 | 844 | 844 | 899 | ||||||||||||||
| 710/180 | 710 | 475 | 500 | 240 | 450 | 190 | 27 | 20 | 510 | 495 | 355 | 280 | 254 | 1121 | 1101 | 1101 | - | 840 | 840 | 925 | - |
| 710/320 | 375 | 1121 | 1101 | 1101 | 888 | 888 | 973 | ||||||||||||||
| 800/320 | 800 | 530 | 550 | 280 | 520 | 210 | 27 | 22 | 580 | 550 | 410 | 320 | 375 | 1232 | 1210 | 1210 | 1210 | 1003 | 1003 | 1103 | - |
Συνθήκες Λειτουργίας
Θερμοκρασία περιβάλλοντος:-20 μοίρες ~ +50 μοίρες
Σχετική υγρασία αέρα:Λιγότερο ή ίσο με 90%
Περιβάλλο:Πρέπει να συμμορφώνεται με την αντίστοιχη{0}}αξιολόγηση ζώνης αντιεκρηκτικής, χωρίς εκρηκτικά μέσα που υπερβαίνουν τα πιστοποιημένα όρια αξιολόγησης.
Υψόμετρο:Σύμφωνα με το GB 755-2000.
Τόπος εγκατάστασης:Χωρίς έντονους κραδασμούς ή κρούσεις. η βάση στήριξης πρέπει να είναι επίπεδη και να πληροί τις απαιτήσεις ακρίβειας εγκατάστασης του εξοπλισμού.
Βασικές Εφαρμογές
Το τύμπανο με αντιεκρηκτική πέδη εφαρμόζεται εκτενώς σε κρίσιμες βαριές βιομηχανίες-επιρρεπείς σε εκρήξεις για μηχανισμούς ανύψωσης, μεταφοράς και μετακίνησης:
Λιμενικά Μηχανήματα:Γερανοί εμπορευματοκιβωτίων, ανυψωτικά σκελετών και φορτωτές χύδην φορτίου.
Εξόρυξη & Χειρισμός Υλικών:Υπόγειοι μεταφορείς ανθρακωρυχείων, ανυψωτικά και στοίβακτες-αποκτητές.
Μεταλλουργία και Βιομηχανίες Πετρελαίου και Αερίου:Εναέριοι γερανοί που λειτουργούν κοντά σε ζώνες επεξεργασίας υψηλής θερμοκρασίας-και πεδία αποθήκευσης χημικών αερίων.
Γιατί να συνεργαστείτε μαζί μας;
Πιστοποιημένος Μηχανικός:Όλα τα αντιεκρηκτικά-εξαρτήματα υποβάλλονται σε αυστηρές εργοστασιακές δοκιμές και ταιριάζουν με τις αυστηρές εθνικές και διεθνείς οδηγίες βιομηχανικής ασφάλειας.
Προσαρμογή OEM:Παρέχουμε ρυθμιζόμενα εύρη ροπής, εξειδικευμένα υδραυλικά υγρά υψηλής/χαμηλής{0}}θερμοκρασίας και προσαρμοσμένα ίχνη τοποθέτησης.
Πλήρης τεχνική υποστήριξη:Από τον αρχικό διασταυρούμενο-έλεγχο σχεδίου έως τη συντήρηση{1}}μετά την εγκατάσταση, η αφοσιωμένη ομάδα μηχανολόγων μηχανικών μας διασφαλίζει μηδενική-ενοποίηση χρόνου διακοπής λειτουργίας.
FAQ
Ε: Με ποια πρότυπα επικίνδυνων περιοχών συμμορφώνεται;
Α: Το φρένο πληροί τις πιστοποιήσεις ATEX και IECEx και μπορεί να παρασχεθεί με συμμόρφωση διαχείρισης ποιότητας ISO 9001. Προαιρετικές περιφερειακές πιστοποιήσεις όπως CE/EAC είναι διαθέσιμες κατόπιν αιτήματος.
Ε: Πώς ενεργοποιείται και ελέγχεται το φρένο;
Α: Χρησιμοποιεί έναν μηχανισμό που ενεργοποιείται-με ελατήριο-. Όταν ενεργοποιείται, ο προωθητής YT1 ανοίγει την επένδυση του φρένου. όταν διακοπεί το ρεύμα, το φρένο ενεργοποιείται αμέσως για ασφαλή λειτουργία αστοχίας.
Ε: Μπορεί το φρένο να προσαρμοστεί για συγκεκριμένα μηχανήματα;
Α: Ναι. Οι επιλογές OEM και προσαρμογής περιλαμβάνουν προσαρμογές βαθμολογίας ροπής, διαμόρφωση τοποθέτησης, αντιστοίχιση προωστήρα και αξιολόγηση αντιεκρηκτικής-αντίδρασης για να ανταποκριθείτε στη μοναδική βιομηχανική σας εφαρμογή.
Ε: Ποια τεκμηρίωση παρέχεται για την προμήθεια και τη συμμόρφωση;
Α: Παρέχουμε τεχνικά δελτία δεδομένων, σχέδια διαστάσεων, αντίγραφα πιστοποίησης (ATEX/IECEx/ISO) και αναφορές δοκιμών για την υποστήριξη αγορών, εγκατάστασης και συμμόρφωσης με τους κανονισμούς.
Ε: Πώς συσκευάζονται και αποστέλλονται τα φρένα για παραγγελίες χύδην;
Α: Οι συσκευασίες βιομηχανικής εξαγωγής με αντισκωριακή προστασία είναι στάνταρ. Τα ξύλινα κιβώτια ή οι παλέτες μπορούν να προσαρμοστούν με βάση τον όγκο αποστολής. Παρέχονται χρόνοι παράδοσης για τυπικά και προσαρμοσμένα μοντέλα.
Ε: Πώς μπορώ να διασφαλίσω τη συμβατότητα με τα υπάρχοντα μηχανήματα μου;
Α: Τεχνική διαβούλευση είναι διαθέσιμη. Παρέχουμε σχέδια CAD, υποστήριξη εγκατάστασης και καθοδήγηση αντιστοίχισης προωστήρα για να διασφαλίσουμε την απρόσκοπτη ενσωμάτωση στο σύστημά σας.
